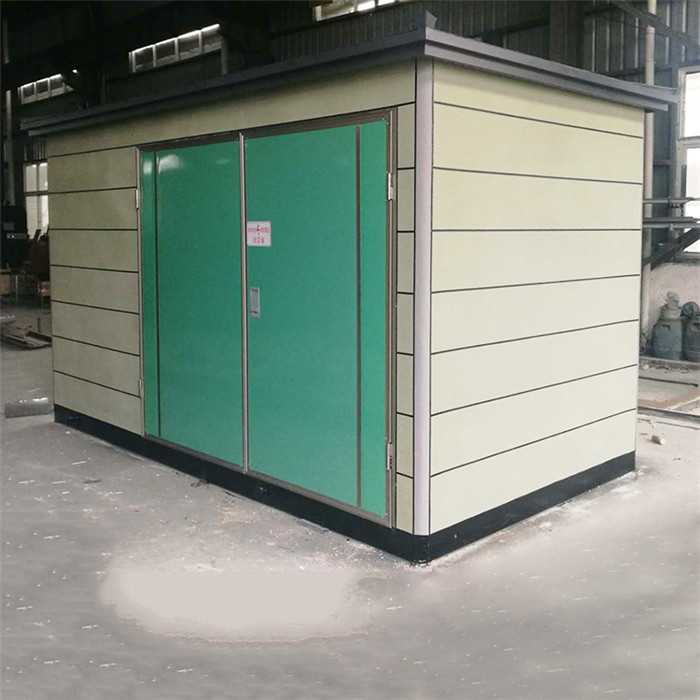

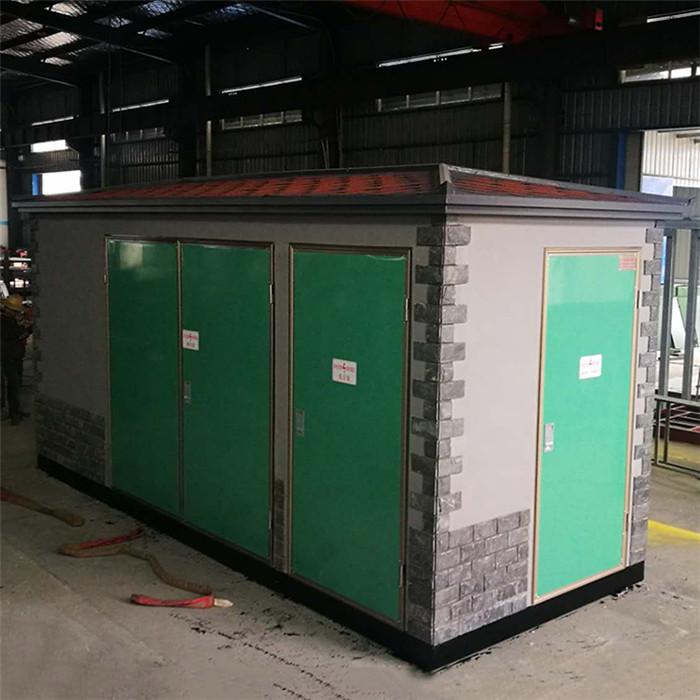

800kva歐式箱變的運行與維護保養

1. 800kva歐式箱變置放的環氧地坪應挑選在較高空，不可以放到低洼地處，以防降水灌進箱里危害運行。澆制混泥土服務平臺時要留出空檔．有利于電纜線出入線的鋪設。
2. 殼體與接地網務必有多處靠譜的聯接，800kva歐式箱變接地和接零可同用接地網，接地網般在基本的四角打接地樁，隨后連接成體。
3. 800kva歐式箱變周邊不可以亂堆，保證電氣設備設備的自然通風及運行巡查必須，800kva歐式箱變以自然風循環系統制冷 zhu導，變電器通道門不可阻塞。
4. 髙壓配電裝置中的環網電源開關、變電器．氧化鋅避雷器等設備應按時巡查維護保養，發覺缺點立即修整，按時開展緣層保護性試臉。作時要恰當xiao chu機械設備連鎖加盟，并應用緣棒實際操作

800kva歐式箱變的接線形式

1. 單臺配變形式—兩路口10KV進線；單臺變壓器般在100KVA～800KVA；低壓出線柜般為4～6路。
2. 兩部配變形式—兩路口10KV進線；兩部變電器，每臺變電器的容積在100KVA～800KKVA;低壓小組出線電纜線般為8～12路

1. 必須維護保養800kva歐式箱變低壓側控制回路斷路器，斷開變壓器低壓側總斷路器，取出控制電路商業保險。
2. 在低壓側總斷路器處懸架“嚴禁重合閘“指示方向。
3. 斷開必須維護保養變壓器高壓側斷路器、隔離開關，蓋上接地電源開關，對變壓器充足充放電后，鎖定高壓柜，在電源開關處懸架“嚴禁重合閘“指示方向。
4. 800kva歐式箱變的維護保養，先清理瓷防水套管和機殼，次之查驗機殼、密封墊、瓷防水套管有沒有裂開、充放電印痕或膠
5. 墊有沒有脆化，電纜線及母線槽有沒有形變狀況，有裂開的應開展拆換。
6. 查驗?zāi)妇€槽表面是不是清理，表面應去除空氣氧化層并涂以電力工程復合型脂。
7. 查驗變壓器的接地是不是良，接地線是不是浸蝕，浸蝕比較嚴重的應拆換。
8. 擰緊導線接線端子、銷子、接地螺釘、聯接母線槽螺釘，如發覺有表面欠佳的螺釘應拆下來拆換，直到觸碰面良。
9. 清理變壓器周邊及零配件上的塵土，查驗消防設備和排風系統是不是良。
10. 斷開高壓側的接地電源開關，并鎖好，用2500V搖表測量接地電阻并且于變壓器原廠前測量值較為，緣層電電阻不可小于原廠時原始記錄的70%，若不過關應立即匯報解決。
11. 再度蓋上高壓側接地電源開關，讓變壓器開展充放電。
12. 查驗變壓器室及變壓器有沒有遺留下專用工具，撤出當場。
13. 接好低壓側斷路器操縱開關電源實際操作商業保險，再次掛上嚴禁合指示方向，避免向變壓器反合閘。
14. 斷開高壓側接地電源開關，再度查驗變壓器當場及低壓側的控線，準確無誤后，蓋上變壓器高壓側斷路器，
15. 讓變壓器試運轉，取出高壓側指示方向。
16. 試運轉段時間無出現異常后，剛開始按實際操作次序蓋上低壓側斷路器，開展合閘。
17. 詳盡搞好維護保養式運作紀錄并歸檔
